Installation aliunid Gateway mit MBus

Verwende diese Konfiguration, wenn du deine Stromdaten durch ein Gateway mit MBus auslesen willst und WIFI vor Ort verfügbar ist.

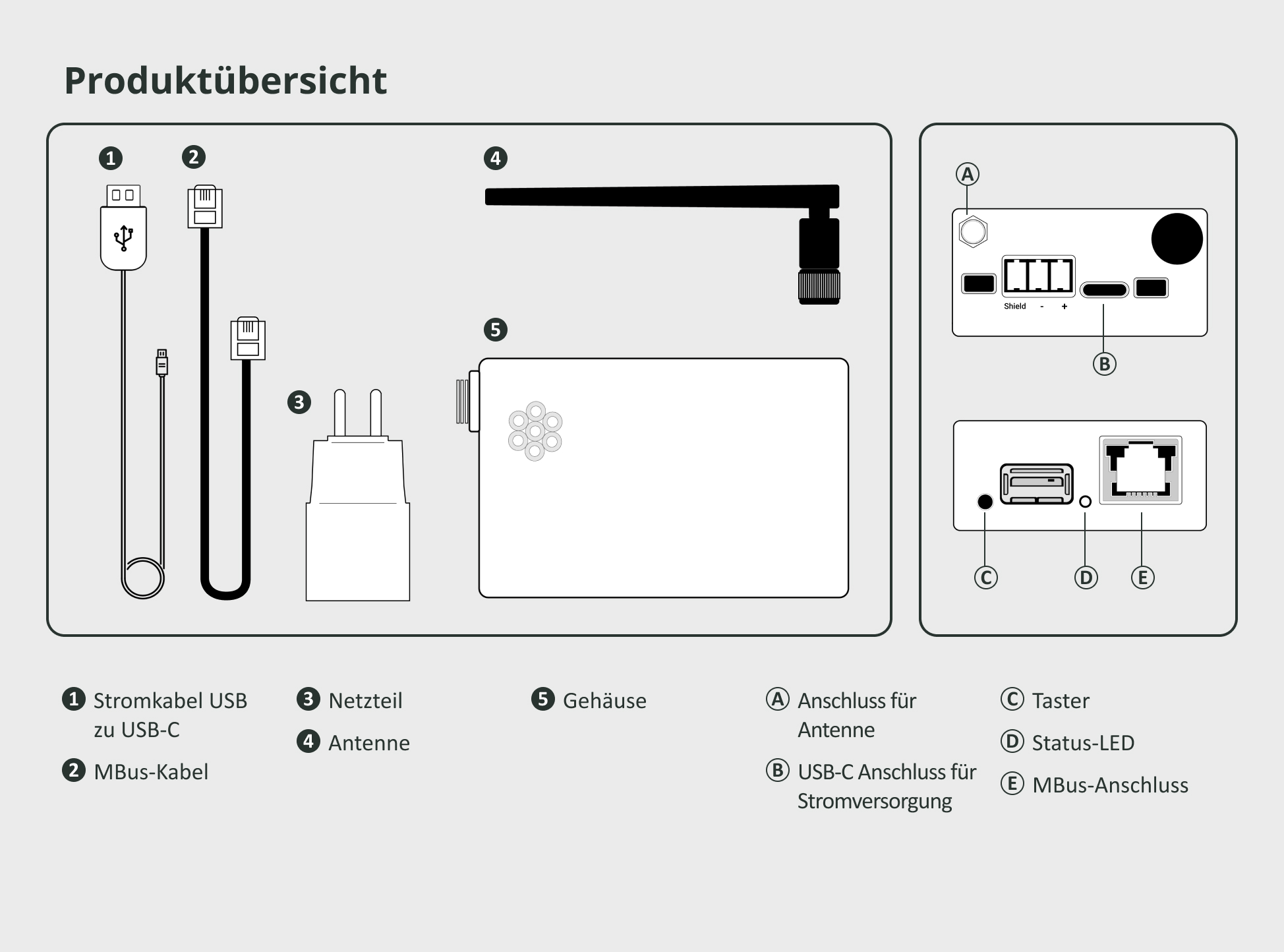

Produktübersicht: Gateway mit MBus

Gehe zu deinem Stromzähler und nimm folgendes mit:

- Dein Gateway mit MBus inkl. Zubehör

- Dein Smartphone mit installierter aliunid App

- Den Namen und das Passwort deines WLAN

Iniziere die Installation

aliunid HOME App

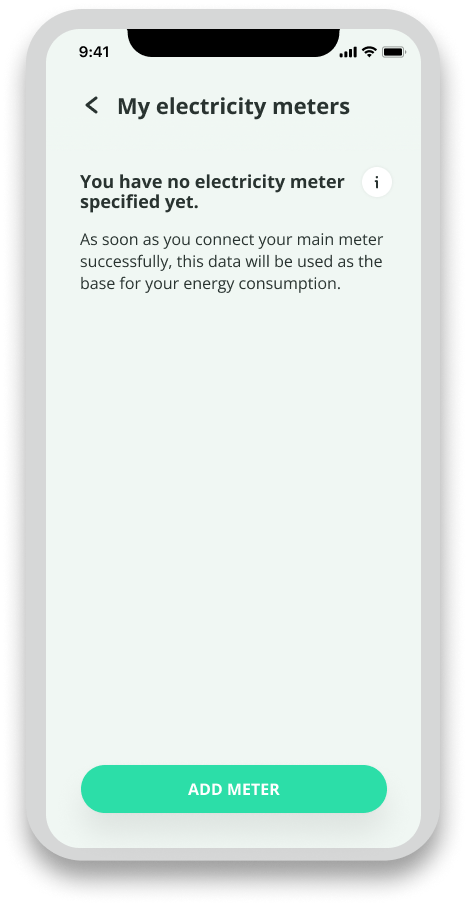

Öffne die aliunid HOME App auf deinem Smartphone, gehe ins Menü (oben Links) und wähle den Abschnitt "Meine Stromzähler".

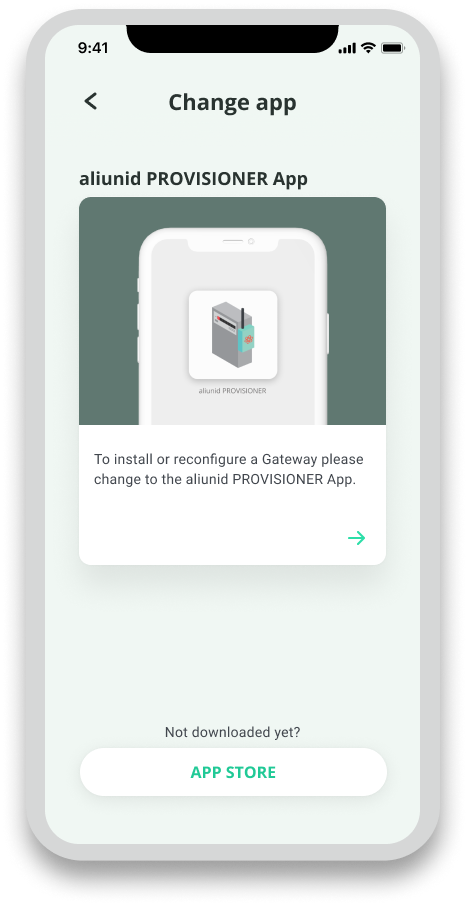

Klicke auf "Zähler hinzufügen", wechsle zur aliunid PROVISIONER App und folge der Schritt-für-Schritt Anleitung.

aliunid MONITOR App

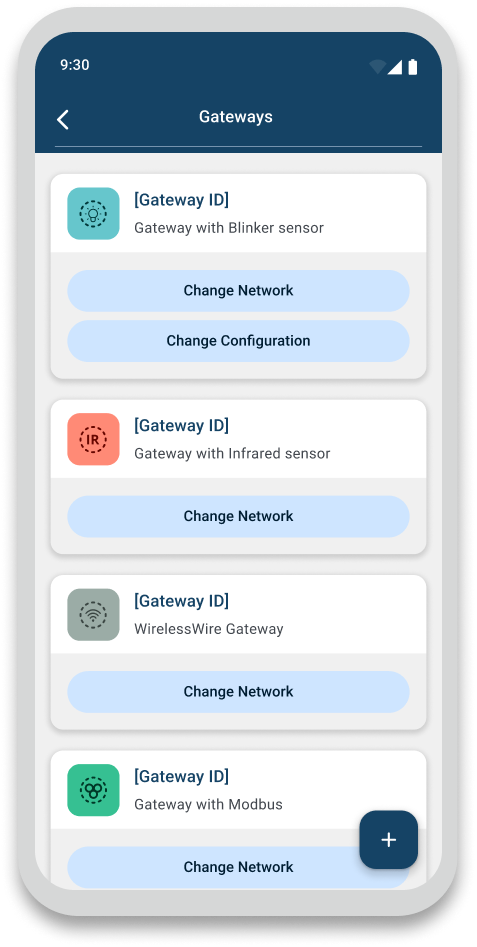

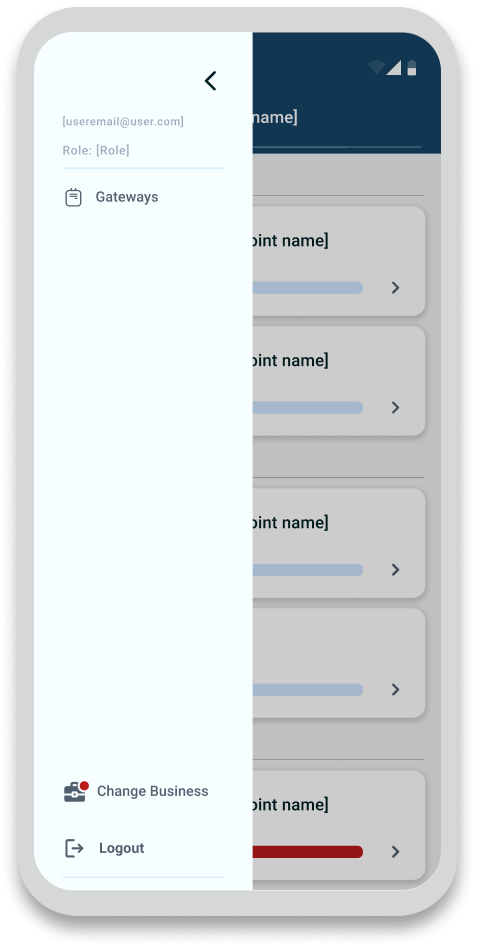

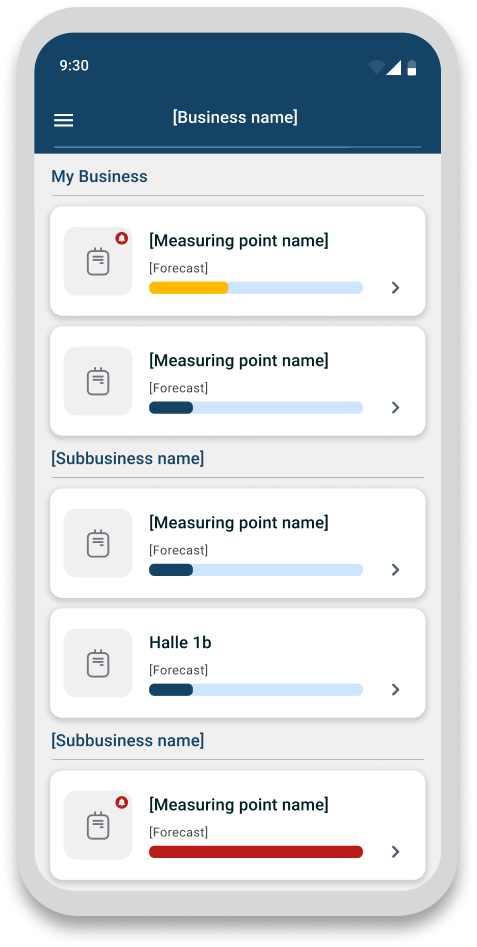

Öffne die aliunid MONITOR App auf deinem Smartphone, gehe ins Menü (oben Links) und wähle den Abschnitt "Gateways".

Diese Aktion kannst du nur ausführen, wenn du die Funktion "Administrator:in" in deinem Unternehmen hast

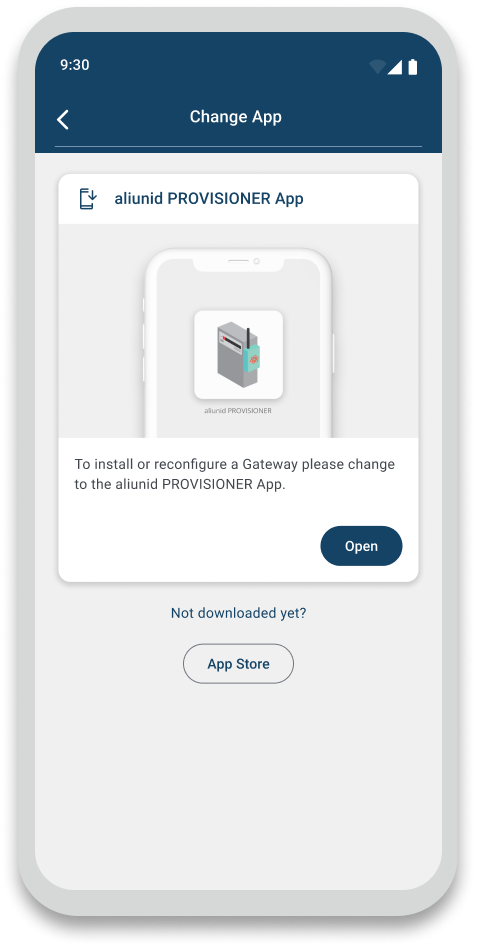

Klicke auf "+" (Plus Symbol) unten Rechts, wechsle zur aliunid PROVISIONER App und folge der Schritt-für-Schritt Anleitung.

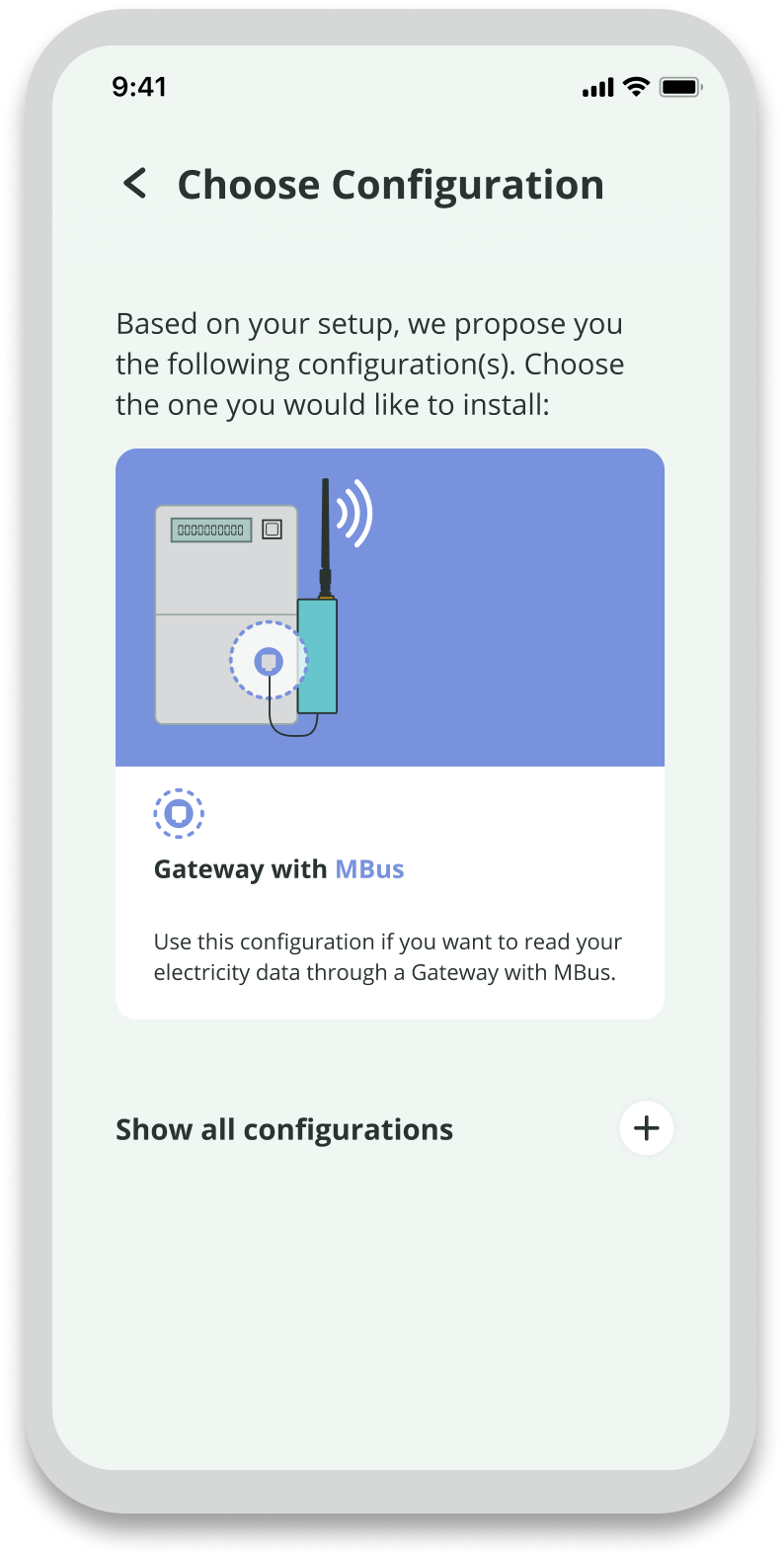

Wähle die Konfiguration "Gateway mit MBus"

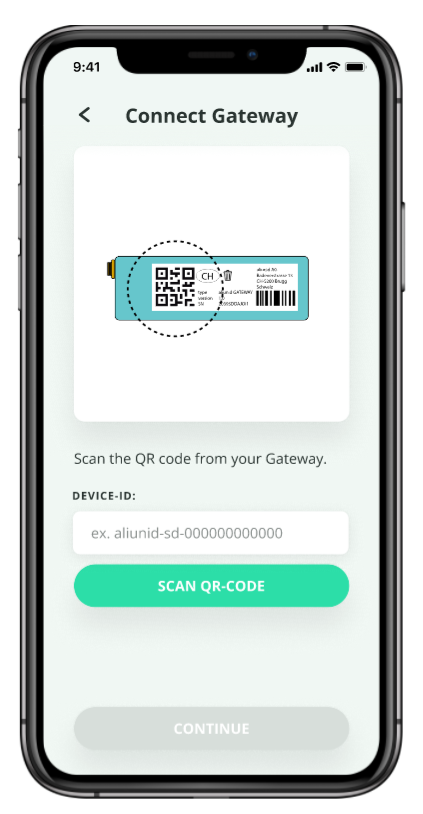

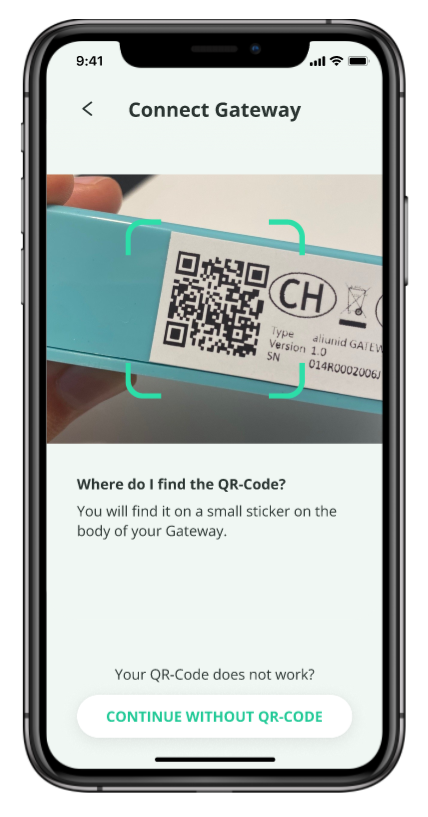

Scanne den QR-Code von deinem Gateway mit MBus

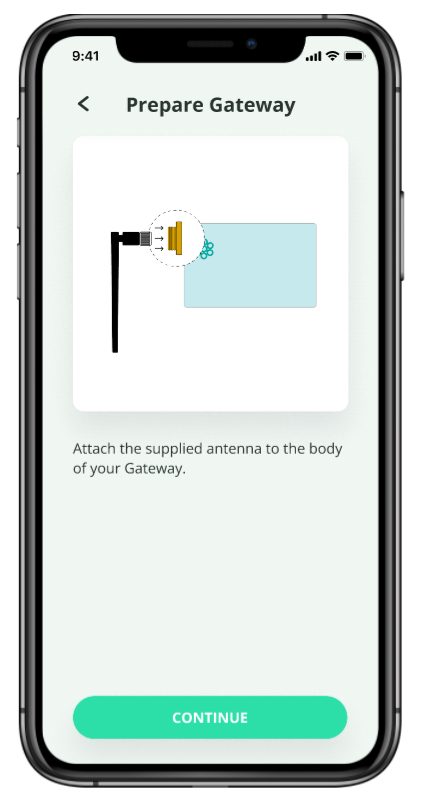

Bringe die mitgelieferte Antenne am Gehäuse deines Gateways an.

Lege nun dein Gateway auf deinen Stromzähler oder an eine geeingnete Stelle daneben (weniger als 30cm entfernt).

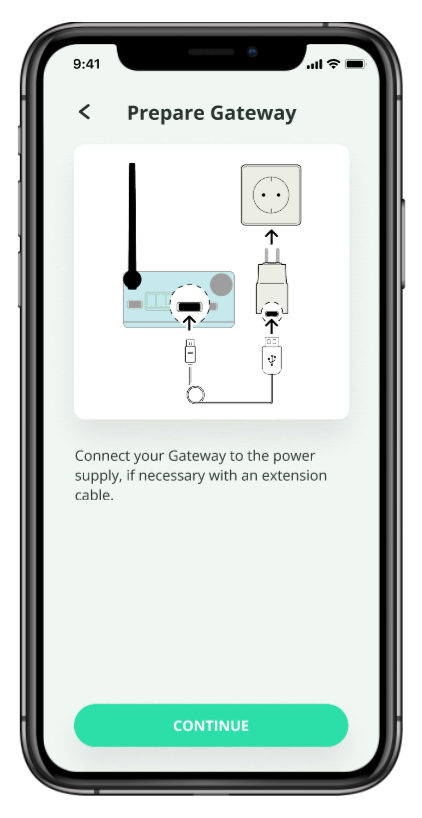

Verbinde dein Gateway mit dem Stromnetz, wenn nötig mit einem Verlängerungskabel.

Es ist wichtig, dass du das Gateway nicht weiter als 30cm von deinem Stromzähler platzierst, da ansonsten das Sensorkabel, welches wir in einem späteren Schritt anschliessen, zu kurz sein wird.

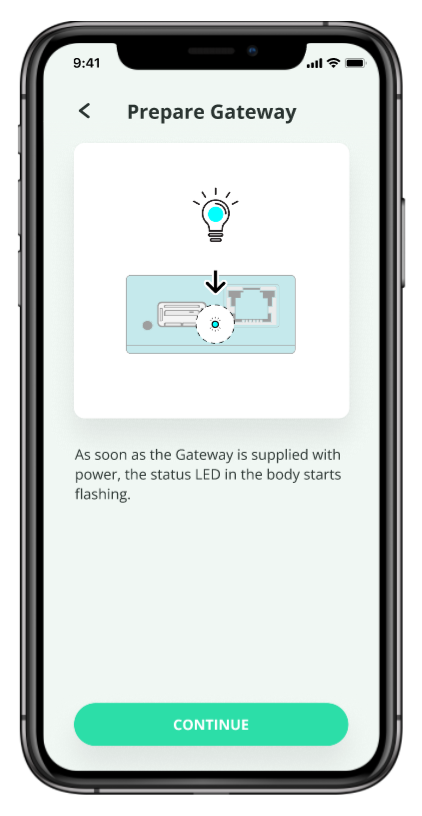

Sobald das Gateway mit Strom versorgt wird, beginnt die Status-LED im Gehäuse zu blinken.

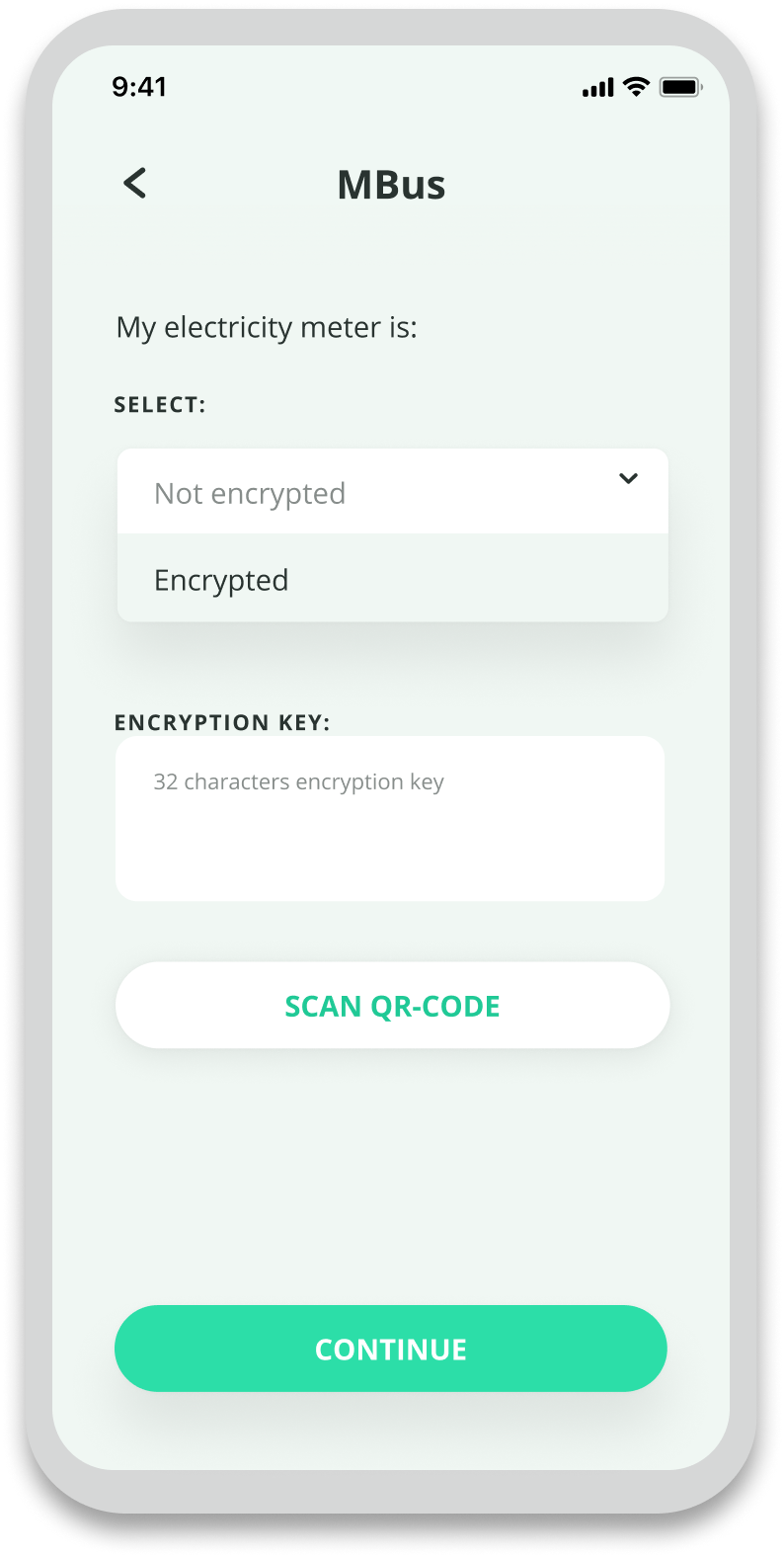

MBus Spezifikationen

Alle Angaben auf diesem Screen, solltest du bei deinem Stromversorgungsunternehmen in Erfahrung bringen können

MBus Kabel verbinden

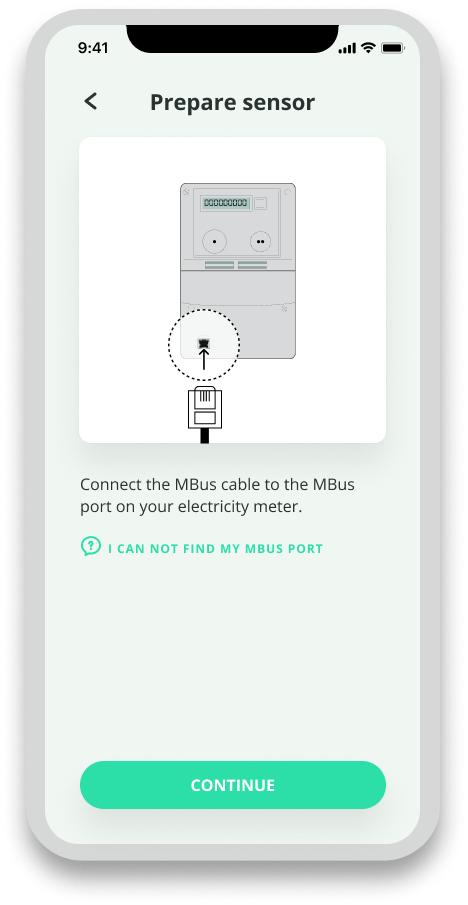

Schliesse das MBus-Kabel an den MBus-Anschluss deines Stromzählers an.

Du kannst deinen MBus-Anschluss nicht finden? Hier findest ud Hilfe: https://support.aliunid.com/portal/de/kb/articles/position-des-mbus-anschlusses-5-4-2023

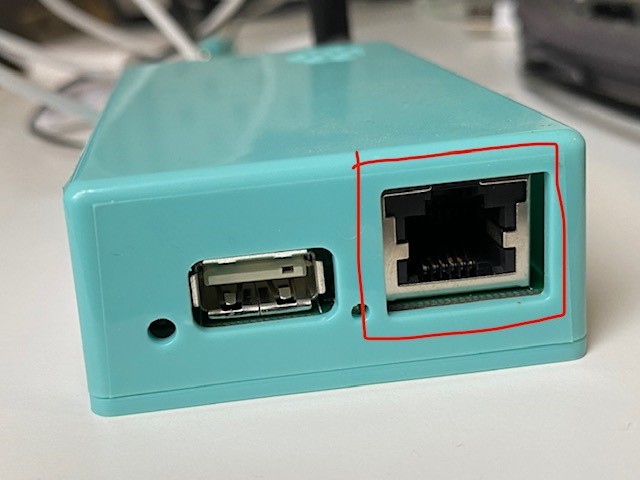

Schliesse das MBus-Kabel an das Gateway an, indem du es in den entsprechenden Port einsteckst.

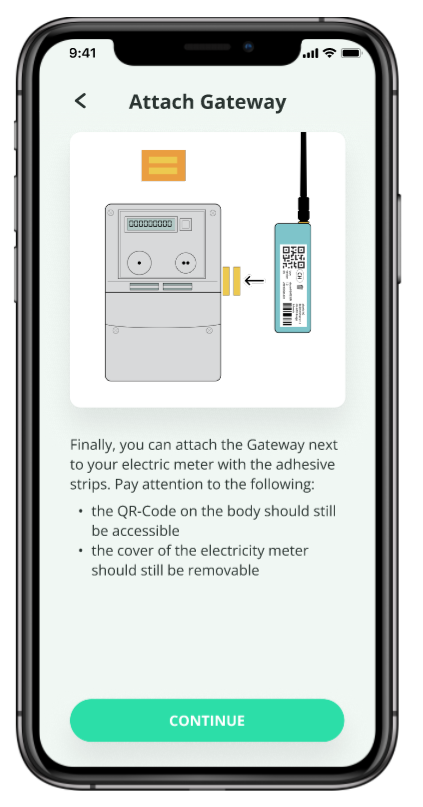

Zum Schluss kannst du das Gateway mit dem Klebestreifen neben deinem Stromzähler befestigen.

Achte dabei auf folgendes:

- der QR-Code auf dem Gehäuse sollte weiterhin zugänglich sein

- die Abdeckung deines Stromzählers sollte noch demontierbar sein

Firmware Installation

Nun wird die benötigte Firmware via Smartphone auf das Gateway installiert.

Für die Übertragung der Firmware von deinem Smartphone auf das Gateway ist eine Bluetooth-Verbindung notwendig. Falls du das Bluetooth an deinem Smartphone noch nicht eingeschalten hast, wirst du jetzt dazu aufgefordert. (Achtung: ältere Android Modelle erbiten deinen "Standortzugriff" das ist eine unvorteilhafte Bezeichnung, wir können daran aber nichts ändern, da dies von Android vorgegeben wird.)

Falls dein Smartphone weder Mobiles Internet noch WLAN-Empfang hat, kann es die Firmware nicht herunterladen. In diesem Fall solltest du dich an einen Ort begeben, an welchem du Empfang hast und nach dem Herunterladen zu deinem Stromzähler zurückkehren, damit die Firmware auf dein Gateway übertragen werden kann.

Gib nun die Informationen zu deinem WLAN ein.

Der Name sowie das Passwort müssen exakt richtig geschrieben werden (Achte auf Gross-/Kleinschreibung, Bindestriche usw.)

Dein Gateway sollte nun erfolgreich verbunden sein (das erkennst du einerseits daran, dass dein Smartphone zum nächsten Bildschirm wechselt, andererseits daran, dass die Status-LED im Gehäuse kontant leuchtet).
