Installation aliunid Gateway mit Infrarotsensor + WirelessWire Gateway

Verwende diese Konfiguration, wenn du deine Stromdaten durch ein Gateway mit Infrarotsensor auslesen willst und du dein WIFI-Signal mit einem WirelessWire Gateway weiterleiten musst.

Hinweis: Installation 1/2 (Gateway mit Infrarotsensoram Stromzähler installieren)

Deine Konfiguration besteht aus zwei Geräten. Lege das WirelessWire Gateway für den Anfang beiseite. Du wirst zu einem späteren Zeitpunkt aufgefordert werden, es zu installieren.

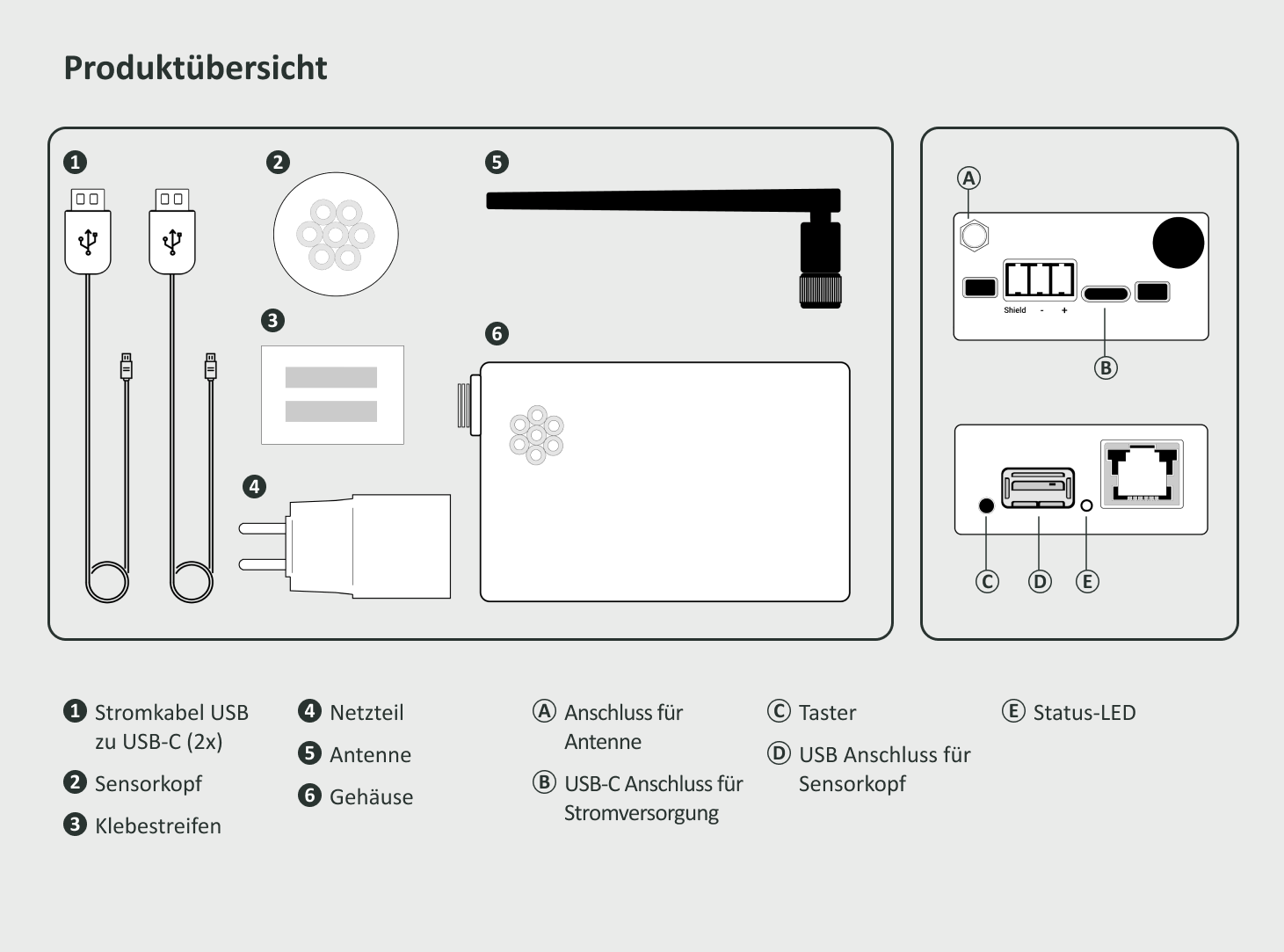

Produktübersicht: Gateway mit Infrarotsensor

Gehe zu deinem Stromzähler und nimm folgendes mit:

- Dein Gateway mit Infrarotsensor inkl. Zubehör

- Dein Smartphone mit installierter aliunid App

- Den Namen und das Passwort deines WLAN

Iniziere die Installation

aliunid HOME App

Öffne die aliunid HOME App auf deinem Smartphone, gehe ins Menü (oben Links) und wähle den Abschnitt "Meine Stromzähler".

Klicke auf "Zähler hinzufügen", wechsle zur aliunid PROVISIONER App und folge der Schritt-für-Schritt Anleitung.

aliunid MONITOR App

Öffne die aliunid MONITOR App auf deinem Smartphone, gehe ins Menü (oben Links) und wähle den Abschnitt "Gateways".

Diese Aktion kannst du nur ausführen, wenn du die Funktion "Administrator:in" in deinem Unternehmen hast

Klicke auf "+" (Plus Symbol) unten Rechts, wechsle zur aliunid PROVISIONER App und folge der Schritt-für-Schritt Anleitung.

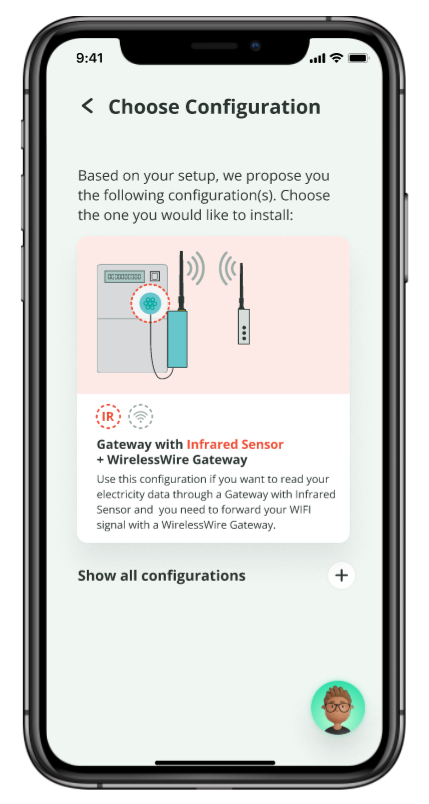

Wähle die Konfiguration "Gateway mit Infrarotsensor+ WirelessWire Gateway"

Scanne den QR-Code von deinem Gateway mit Infrarotsensor

Bringe die mitgelieferte Antenne am Gehäuse deines Gateways an.

Lege nun dein Gateway auf deinen Stromzähler oder an eine geeingnete Stelle daneben (weniger als 30cm entfernt).

Verbinde dein Gateway mit dem Stromnetz, wenn nötig mit einem Verlängerungskabel.

Es ist wichtig, dass du das Gateway nicht weiter als 30cm von deinem Stromzähler platzierst, da ansonsten das Sensorkabel, welches wir in einem späteren Schritt anschliessen, zu kurz sein wird.

Sobald das Gateway mit Strom versorgt wird, beginnt die Status-LED im Gehäuse zu blinken.

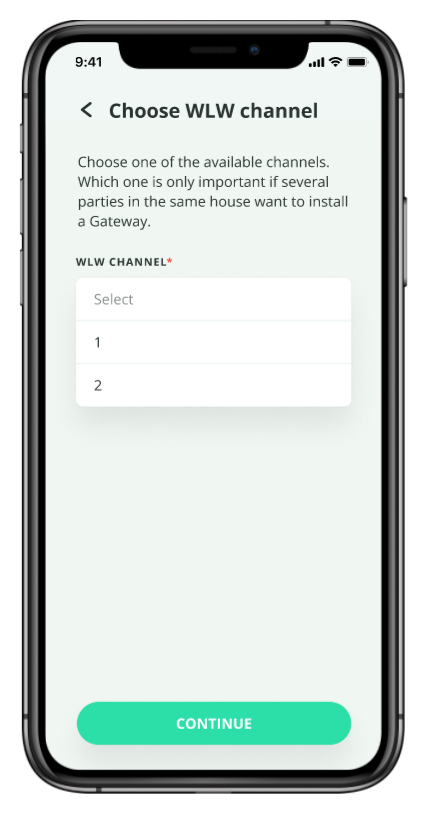

WLW-Kanal wählen

Wähle einen der verfügbaren Kanäle. Welcher ist nur wichtig, wenn mehrere Parteien im selben Haus ein Gateway installieren wollen.

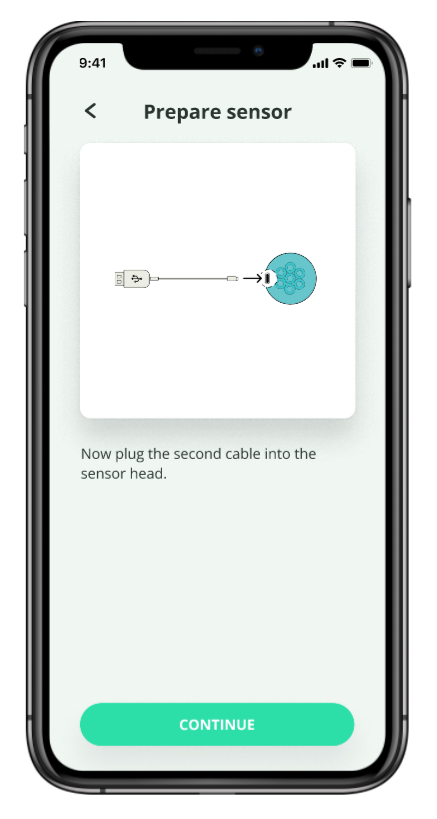

Schliesse nun das zweite Kabel an den Sensorkopf an.

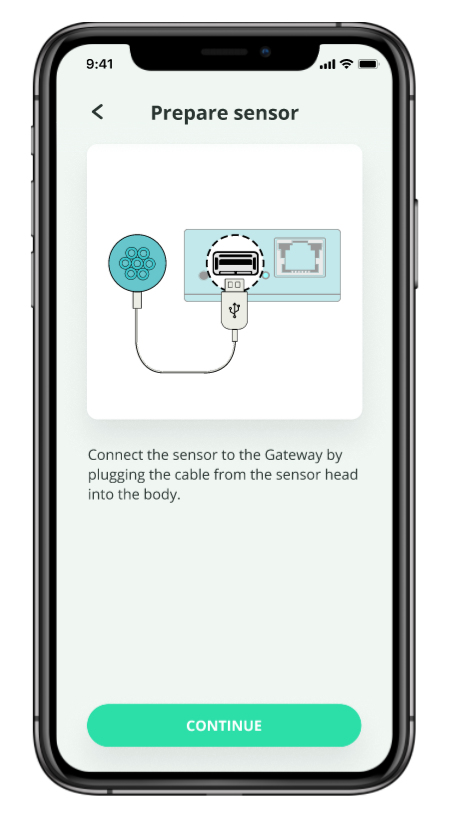

Schliesse den Sensor an das Gateway an, indem du das Kabel vom Sensorkopf in das Gehäuse einsteckst.

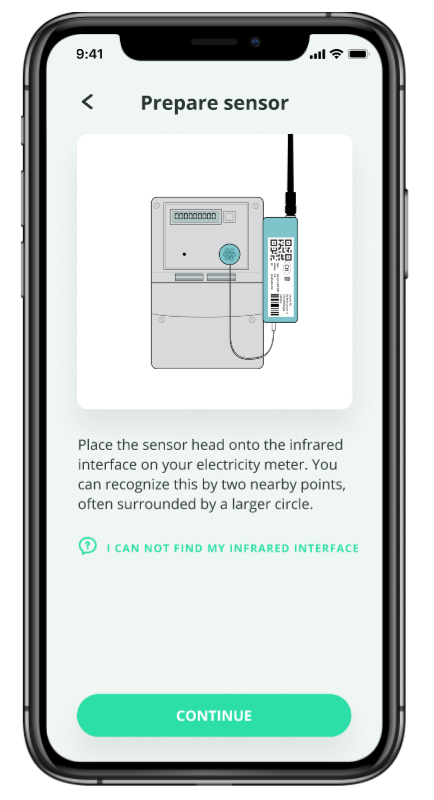

Setze den Sensorkopf auf die Infrarotschnittstelle an deinem Stromzähler. Du erkennst diese an zwei nahe beieinander liegenden Punkten, die oft von einem größeren Kreis umgeben sind.

Du kannst deine Infrarotschnittstelle nicht finden? Hier findest du Hilfe: https://support.aliunid.com/portal/de/kb/articles/position-der-infrarotschnittstelle

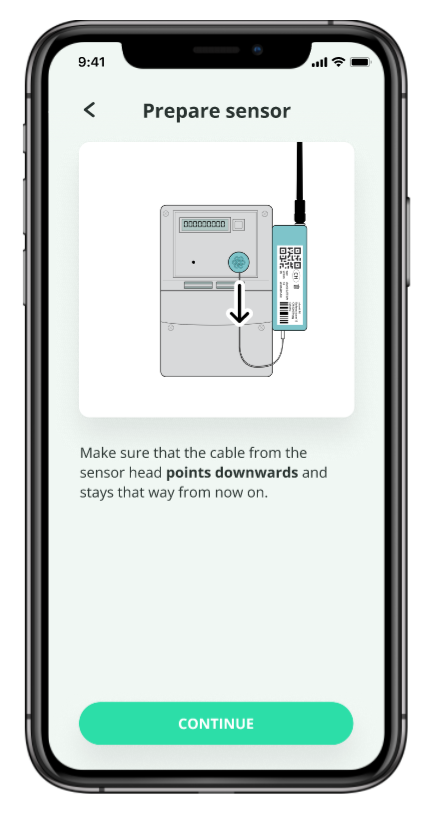

 Achte darauf, dass das Kabel vom Sensorkopf nach unten zeigt und von nun an in dieser Ausrichtung bleibt.

1.14 Zum Schluss kannst du das Gateway mit dem Klebestreifen neben deinem Stromzähler befestigen.

Achte dabei auf folgendes:

- der QR-Code auf dem Gehäuse sollte weiterhin zugänglich sein

- die Abdeckung deines Stromzählers sollte noch demontierbar sein

Firmware Installation

Nun wird die benötigte Firmware via Smartphone auf das Gateway installiert.

Für die Übertragung der Firmware von deinem Smartphone auf das Gateway ist eine Bluetooth-Verbindung notwendig. Falls du das Bluetooth an deinem Smartphone noch nicht eingeschalten hast, wirst du jetzt dazu aufgefordert. (Achtung: ältere Android Modelle erbiten deinen "Standortzugriff" das ist eine unvorteilhafte Bezeichnung, wir können daran aber nichts ändern, da dies von Android vorgegeben wird.)

Falls dein Smartphone weder Mobiles Internet noch WLAN-Empfang hat, kann es die Firmware nicht herunterladen. In diesem Fall solltest du dich an einen Ort begeben, an welchem du Empfang hast und nach dem Herunterladen zu deinem Stromzähler zurückkehren, damit die Firmware auf dein Gateway übertragen werden kann.

Dein erstes Gateway sollte nun erfolgreich verbunden sein (das erkennst du einerseits daran, dass dein Smartphone zum nächsten Schritt wechselt, andererseits daran, dass die Status-LED im Gehäuse kontant leuchtet).

Fahre jetzt mit der Installation vom WirelessWire Gateway fort.

Installation 2/2 (WirelessWire Gateway installieren)

Dieses Gateway wird eine drahtlose (engl. wireless) Verbindung zwischen deinem WIFI und dem Hauptgateway an deinem Stromzähler herstellen.

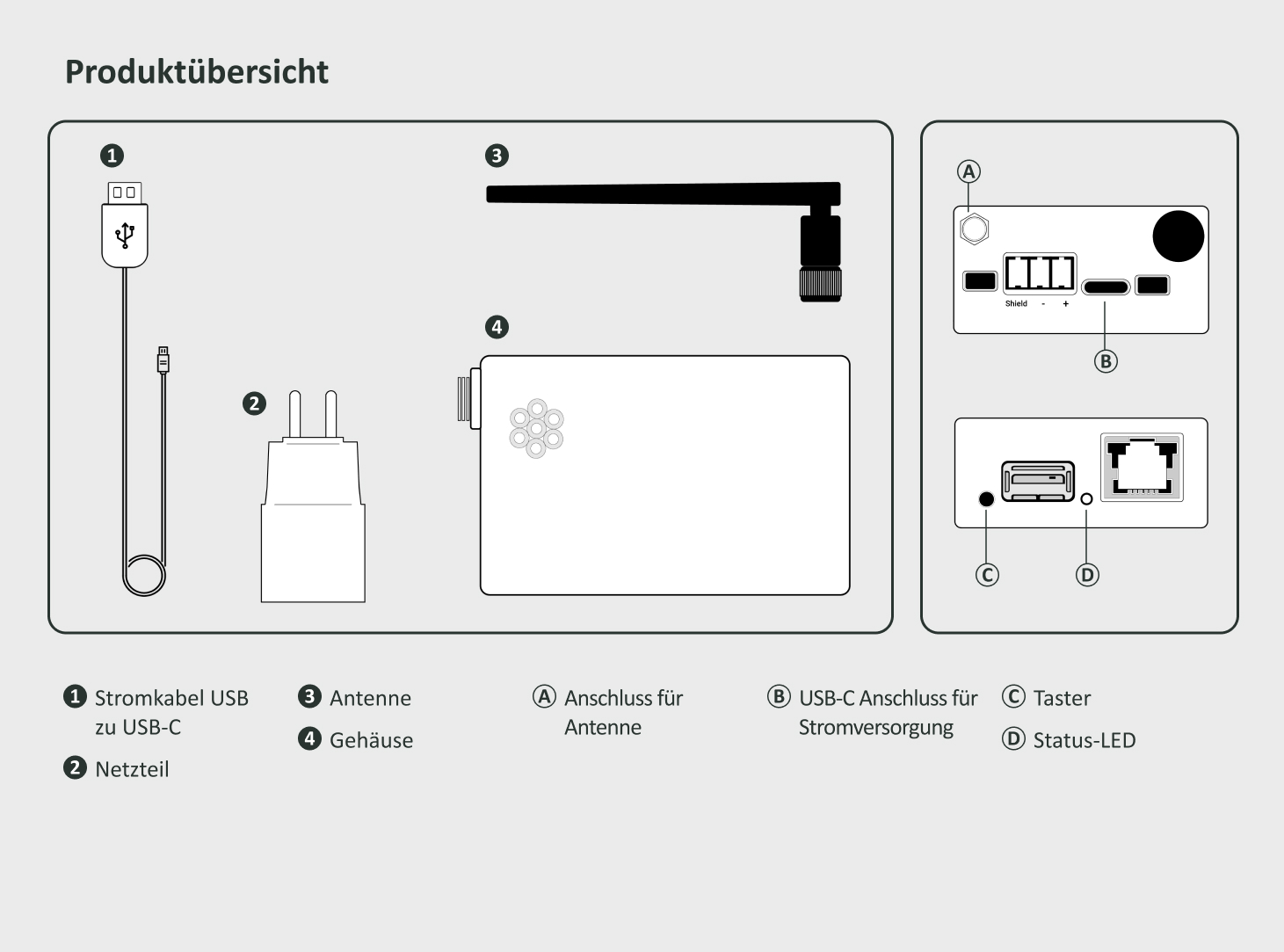

Produktübersicht WirelessWire Gateway:

 Bring die mitgelieferte Antenne am Gehäuse deines Gateways an.

Gehe an einen Ort mit gutem WIFI-Empfang, an dem du dein WirelessWire Gateway platzieren kannst.

 Verbinde dein WirelessWire Gateway mit dem Stromnetz, wenn nötig mit einem Verlängerungskabel.

Sobald das Gateway mit Strom versorgt wird, beginnt die Status-LED im Gehäuse zu blinken.

2.4 Gib nun die Informationen zu deinem WLAN ein.

Der Name sowie das Passwort müssen exakt richtig geschrieben werden (Achte auf Gross-/Kleinschreibung, Bindestriche usw.)

Dein WirelessWire Gateway sollte nun erfolgreich installiert sein (das erkennst du einerseits daran, dass dein Smartphone zum nächsten Bildschirm wechselt, andererseits daran, dass die Status-LED im Gehäuse kontant leuchtet).
