Installation aliunid Gateway mit Infrarotsensor

Installation aliunid Gateway mit Infrarotsensor

Verwende diese Konfiguration, wenn du deine Stromdaten durch ein Gateway mit Infrarotsensor auslesen willst und WIFI vor Ort verfügbar ist.

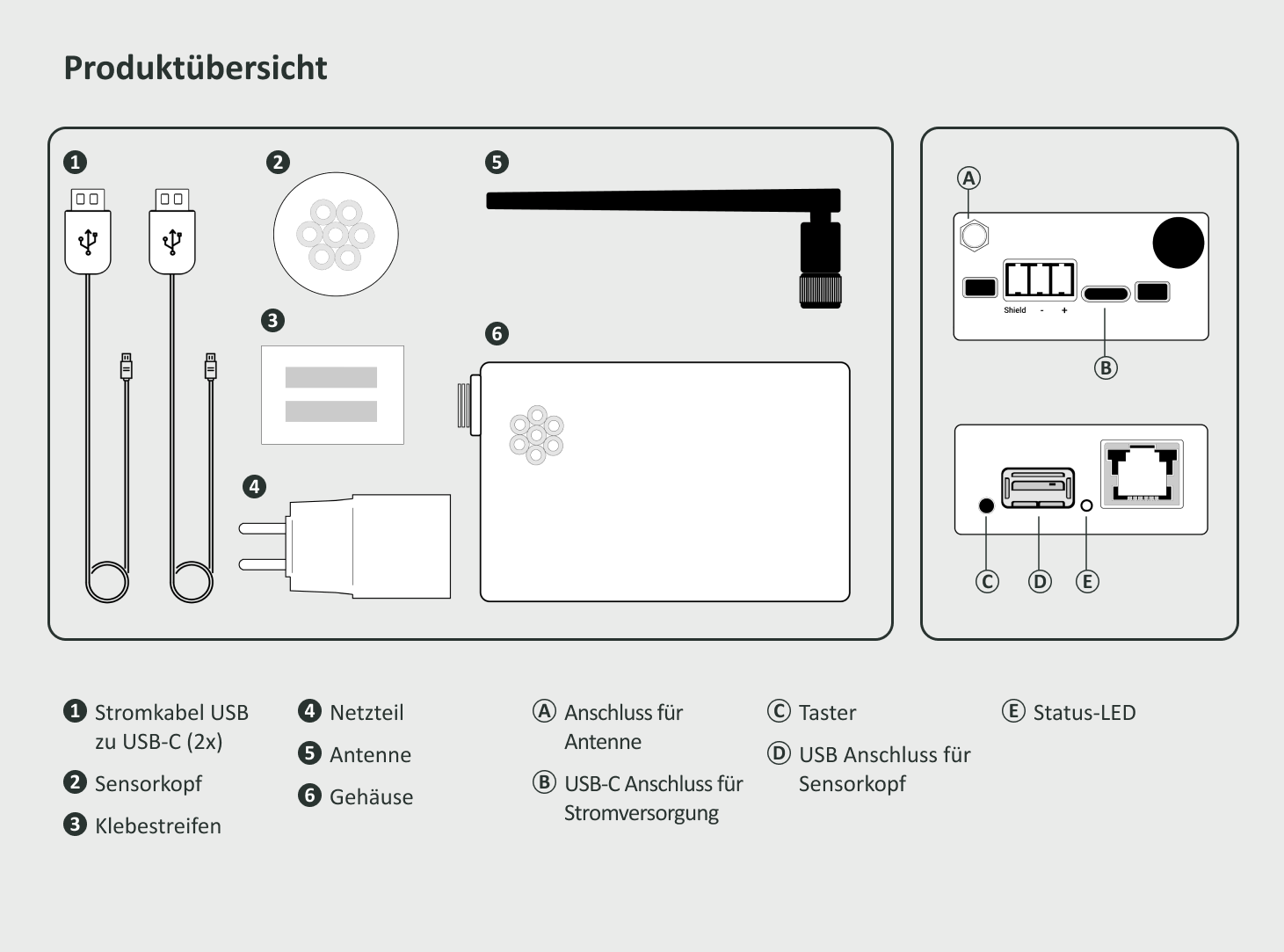

Produktübersicht: Gateway mit Infrarotsensor



1. Gehe zu deinem Stromzähler und nimm folgendes mit:
- Dein Gateway mit Infrarotsensor inkl. Zubehör
- Dein Smartphone mit installierter aliunid HOME App
- Den Namen und das Passwort deines WLAN

2. Öffne die aliunid HOME App auf deinem Smartphone


3. Geh ins Menü (oben Links) und wähle den Abschnitt "Meine Stromzähler"


4. Klicke auf "Zähler hinzufügen" und folge der Schritt-für-Schritt Anleitung

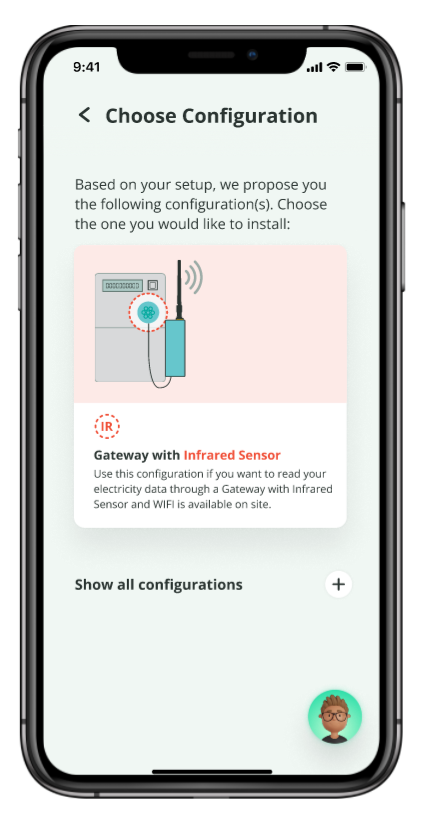

5. Wähle die Konfiguration "Gateway mit Infrarotsensor"


6. Scanne den QR-Code von deinem Gateway mit Infrarotsensor


7. Bringe die mitgelieferte Antenne am Gehäuse deines Gateways an.


8. Lege nun dein Gateway auf deinen Stromzähler oder an eine geeingnete Stelle daneben (weniger als 30cm entfernt).



9. Verbinde dein Gateway mit dem Stromnetz, wenn nötig mit einem Verlängerungskabel.
Es ist wichtig, dass du das Gateway nicht weiter als 30cm von deinem Stromzähler platzierst, da ansonsten das Sensorkabel, welches wir in einem späteren Schritt anschliessen, zu kurz sein wird.
Sobald das Gateway mit Strom versorgt wird, beginnt die Status-LED im Gehäuse zu blinken.



10. Schliesse nun das zweite Kabel an den Sensorkopf an.


11. Schliesse den Sensor an das Gateway an, indem du das Kabel vom Sensorkopf in das Gehäuse einsteckst.


12. Setze den Sensorkopf auf die Infrarotschnittstelle an deinem Stromzähler. Du erkennst diese an zwei nahe beieinander liegenden Punkten, die oft von einem größeren Kreis umgeben sind.
Wenn du deine Infrarotschnittstelle nicht finden kannst, drück auf die grüne Sprechblase mit Fragezeichen. Fred wird dir daraufhin eine Liste mit den gängigsten Stromzählern und der dazugehörigen Infrarotschnittstelle zeigen.



 Achte darauf, dass das Kabel vom Sensorkopf nach unten zeigt und von nun an in dieser Ausrichtung bleibt.


13. Zum Schluss kannst du das Gateway mit dem Klebestreifen neben deinem Stromzähler befestigen.
Achte dabei auf folgendes:
- der QR-Code auf dem Gehäuse sollte weiterhin zugänglich sein
- die Abdeckung deines Stromzählers sollte noch demontierbar sein


14. Firmware Installation
Nun wird die benötigte Firmware via Smartphone auf das Gateway installiert.
Für die Übertragung der Firmware von deinem Smartphone auf das Gateway ist eine Bluetooth-Verbindung notwendig. Falls du das Bluetooth an deinem Smartphone noch nicht eingeschalten hast, wirst du jetzt dazu aufgefordert. (Achtung: ältere Android Modelle erbiten deinen "Standortzugriff" das ist eine unvorteilhafte Bezeichnung, wir können daran aber nichts ändern, da dies von Android vorgegeben wird.)
Falls dein Smartphone weder Mobiles Internet noch WLAN-Empfang hat, kann es die Firmware nicht herunterladen. In diesem Fall solltest du dich an einen Ort begeben, an welchem du Empfang hast und nach dem Herunterladen zu deinem Stromzähler zurückkehren, damit die Firmware auf dein Gateway übertragen werden kann.


15. Gib nun die Informationen zu deinem WLAN ein.
Der Name sowie das Passwort müssen exakt richtig geschrieben werden (Achte auf Gross-/Kleinschreibung, Bindestriche usw.)


Dein Gateway sollte nun erfolgreich verbunden sein (das erkennst du einerseits daran, dass dein Smartphone zum nächsten Bildschirm wechselt, andererseits daran, dass die Status-LED im Gehäuse kontant leuchtet).


Nach einigen Momenten, solltest du unter "Meine Stromzähler" eine neue Karte mit deinem soeben angebundenen Stromzähler sehen.
Die Karte zeigt den zuletzt gemessenen Stromverbrauchswert an.


Klicke auf das Zahnrad-Symbol (unten rechts innerhalb der Karte) um den Namen oder die Funktion des Stromzählers zu verändern.

Kehre zum Cockpit zurück, um nun deinen eigene, in Echtzeit gemessenen Stromverbrauch zu beobachten.
