Installation aliunid Gateway mit Blinkersensor

Installation aliunid Gateway mit Blinkersensor

Verwende diese Konfiguration, wenn du deine Stromdaten durch ein Gateway mit Blinkersensor auslesen willst und WIFI vor Ort verfügbar ist.

Produktübersicht: Gateway mit Blinkersensor



1. Gehe zu deinem Stromzähler und nimm folgendes mit:
- Dein Gateway mit Blinkersensor inkl. Zubehör
- Dein Smartphone mit installierter aliunid HOME App
- Den Namen und das Passwort deines WLAN

2. Öffne die aliunid HOME App auf deinem Smartphone


3. Geh ins Menü (oben Links) und wähle den Abschnitt "Meine Stromzähler"


4. Klicke auf "Zähler hinzufügen" und folge der Schritt-für-Schritt Anleitung

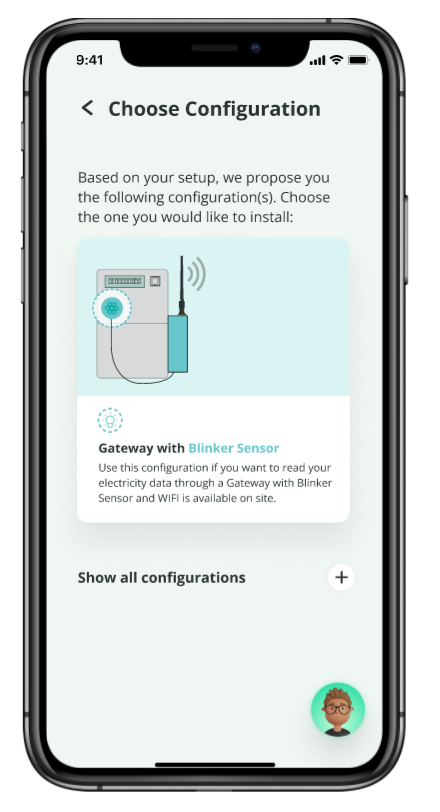

5. Wähle die Konfiguration "Gateway mit Blinkersensor"


6. Scanne den QR-Code von deinem Gateway mit Blinkersensor


7. Bringe die mitgelieferte Antenne am Gehäuse deines Gateways an.

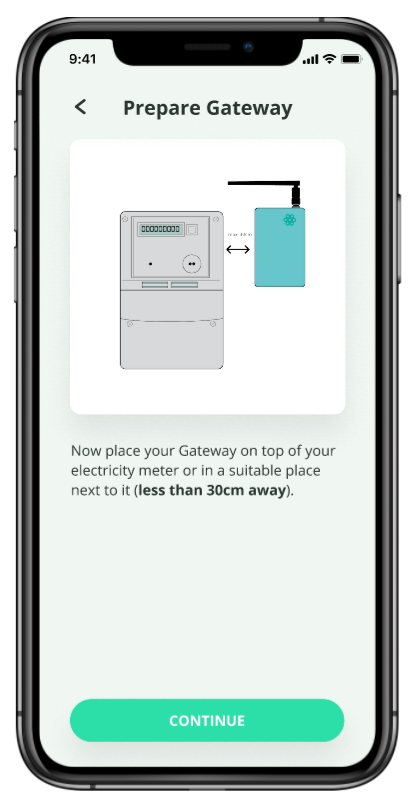

8. Lege nun dein Gateway auf deinen Stromzähler oder an eine geeingnete Stelle daneben (weniger als 30cm entfernt).


9. Verbinde dein Gateway mit dem Stromnetz, wenn nötig mit einem Verlängerungskabel.
Es ist wichtig, dass du das Gateway nicht weiter als 30cm von deinem Stromzähler platzierst, da ansonsten das Sensorkabel, welches wir in einem späteren Schritt anschliessen, zu kurz sein wird.
Sobald das Gateway mit Strom versorgt wird, beginnt die Status-LED im Gehäuse zu blinken.



10. Impulsrate festlegen
Wähle die Impulsrate deines Stromzählers oder gib sie manuell ein. Diese findest du auf dem Gehäuse deines Stromzählers (Einheit imp/kWh).
Wenn du deine Impulsrate nicht finden kannst, drück auf die grüne Sprechblase mit Fragezeichen. Fred wird dir daraufhin eine Liste mit den gängigsten Stromzählern und der dazugehörigen Impulsrate zeigen.


12. Platziere nun die Zentrierhilfe genau in der Mitte des Blinklichts an deinem Stromzähler.
Wenn du dein Blinklicht nicht finden kannst, drück auf die grüne Sprechblase mit Fragezeichen. Fred wird dir daraufhin eine Liste mit den gängigsten Stromzählern und dem dazugehörigen Blinklicht zeigen.



13. Nun kannst du den runden Klebepunkt in die Mitte der Zentrierhilfe kleben.


14. Befestige dann den Sensorkopf so auf dem Klebepunkt, dass die aliunid Blume nach aussen zeigt.


15. Schliesse den Sensor an das Gateway an, indem du das Kabel vom Sensorkopf in das Gehäuse einsteckst.


16. Zum Schluss kannst du das Gateway mit dem Klebestreifen neben deinem Stromzähler befestigen.
Achte dabei auf folgendes:
- der QR-Code auf dem Gehäuse sollte weiterhin zugänglich sein
- die Abdeckung deines Stromzählers sollte noch demontierbar sein


17. Firmware Installation
Nun wird die benötigte Firmware via Smartphone auf das Gateway installiert.
Für die Übertragung der Firmware von deinem Smartphone auf das Gateway ist eine Bluetooth-Verbindung notwendig. Falls du das Bluetooth an deinem Smartphone noch nicht eingeschalten hast, wirst du jetzt dazu aufgefordert. (Achtung: ältere Android Modelle erbiten deinen "Standortzugriff" das ist eine unvorteilhafte Bezeichnung, wir können daran aber nichts ändern, da dies von Android vorgegeben wird.)
Falls dein Smartphone weder Mobiles Internet noch WLAN-Empfang hat, kann es die Firmware nicht herunterladen. In diesem Fall solltest du dich an einen Ort begeben, an welchem du Empfang hast und nach dem Herunterladen zu deinem Stromzähler zurückkehren, damit die Firmware auf dein Gateway übertragen werden kann.

18. Gib nun die Informationen zu deinem WLAN ein.
Der Name sowie das Passwort müssen exakt richtig geschrieben werden (Achte auf Gross-/Kleinschreibung, Bindestriche usw.)


Dein Gateway sollte nun erfolgreich verbunden sein (das erkennst du einerseits daran, dass dein Smartphone zum nächsten Bildschirm wechselt, andererseits daran, dass die Status-LED im Gehäuse kontant leuchtet).


Nach einigen Momenten, solltest du unter "Meine Stromzähler" eine neue Karte mit deinem soeben angebundenen Stromzähler sehen.
Die Karte zeigt den zuletzt gemessenen Stromverbrauchswert an.


Klicke auf das Zahnrad-Symbol (unten rechts innerhalb der Karte) um den Namen oder die Funktion des Stromzählers zu verändern.

Kehre zum Cockpit zurück, um nun deinen eigene, in Echtzeit gemessenen Stromverbrauch zu beobachten.
